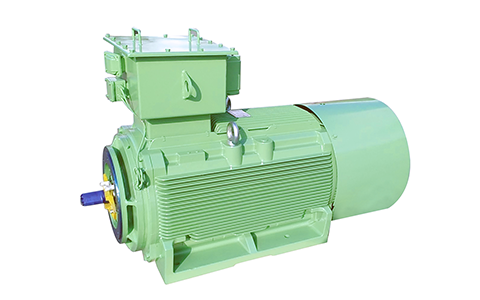

DATOS TÉCNICOS de los motores de alta eficiencia TECO IE5:

●Tipo de motor: Motores de inducción de jaula de ardilla (SCIM).

●Estándares de diseño: IEC/GB

●Voltaje: 380 V

●Frecuencia: 50 Hz

●Rango de salida: 4 kW ~ 355 kW.

●Rpm (sin.): 3000 ~ 750 rpm (2 ~ 8 polos)

●Tiempo de servicio: continuo. S1, S.F.: 1,0.

●Número de bastidores: 160 M ~ 355 L.

●Carcasa de protección: totalmente cerrada (IP 55).

●Método de enfriamiento: ventilador externo propio, enfriamiento superficial (IC 411).

●Montaje:

AEEV5N (160M-355L):Montaje horizontal con patas B3 (IM 1001)

AEUV5N (250M-315M):Montaje horizontal con brida B5 (IM 3001)

AEEV5N (160M-355L):Montaje horizontal con patas y brida B35 (IM 2001）

AEUV5N (250M-355L):Montaje vertical con brida, eje hacia abajo V1 (IM 3011）

Aplicación de motores de alta eficiencia TECO IE5:

●Condiciones ambientales:

Lugar:Sombra,No peligroso.

Temperatura ambiente:-15 ~40Crelativa

Humedad:Menos de 90 % de humedad relativa (sin condensación)

Altitud: menos de 1000 metros.

● Condiciones de la fuente de alimentación: voltaje: +10 %, frecuencia: 5 % y 10 % máximo de voltaje y frecuencia combinados. Sin embargo, la variación de frecuencia no supera el 5 %.

● Método de arranque: arranque directo a voltaje completo en línea o arranque Y-A.

● Método de accionamiento: servicio por correa. Sin embargo, el servicio de acoplamiento es el adecuado para 2 polos de 45 kW y más, 4, 6, 8 polos F# 280 y más.

● Dirección de rotación: CW según la definición IEC, adecuado para funcionamiento bidireccional
